ตรวจสอบเมนบอร์ดคอมพิวเตอร์ Test Analyzer Debug การ์ด

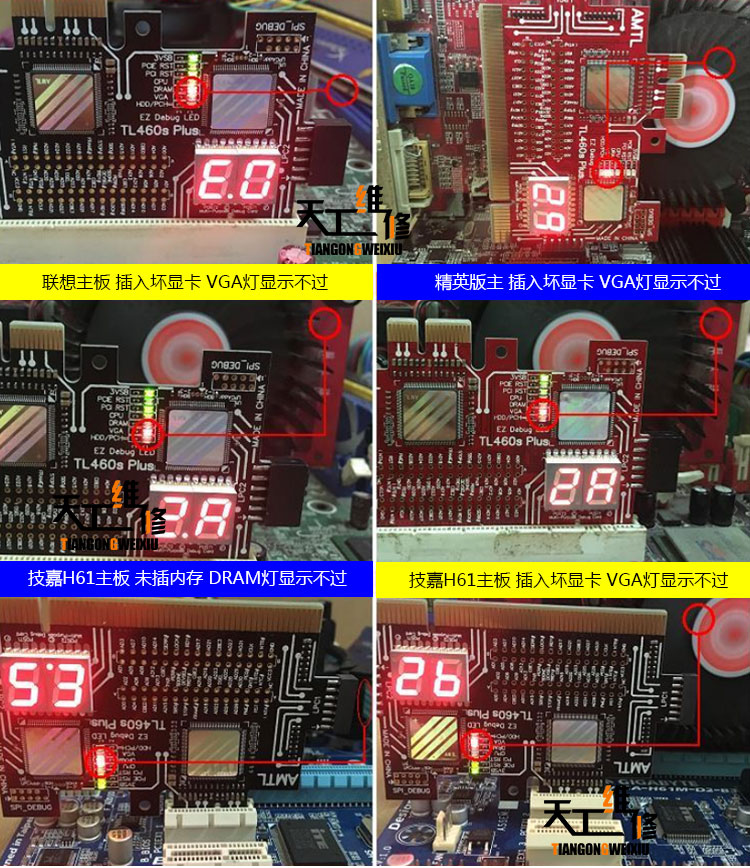

คำแนะนำของชุดสัญญาณไฟ LED:
- 3VSB: POWER
- หลอดดิจิตอลกะพริบ: สัญญาณนาฬิกา
- PCIE RST/PCI RST: เมนบอร์ดสัญญาณรีเซ็ต
- CPU: CPU
- DRAM: โมดูลหน่วยความจำ
- VGA: การ์ดจอโมดูล
- HDD/PCH: ฮาร์ดดิสก์/Southbridge/Northbridge/USB/SATA
ราคา 2200บาทส่งฟรี โทรไลน์ 0809898770
01, LPC1 ได้แชร์ความเร็วสูงช่อง = ที่เชื่อมต่อกับเมนบอร์ด 2.0 Pin ขนาดเล็ก + โน้ตบุ๊ค MINI PCIE
02, PCI Expressway = รองรับสล็อต PCI
03, LPC2 ได้แชร์ความเร็วสูงช่อง = เชื่อมต่อกับบอร์ดหลัก 2.54 หัว + SUPER MICRO SPL,
04, PCIEX1 ความเร็วสูงช่อง = สามารถ Test Gigabyte ไม่มี PCI เมนบอร์ด
05, LPC3 ได้แชร์ความเร็วสูงช่อง = เชื่อมต่อโน้ตบุ๊ค MINI PCIE, A-DEBUG แปลง,ASUS DEBUG-CON, EC-DEBUG.
06, 3VSB ไฟแสดงสถานะ,ตรวจสอบไม่ว่าจะเป็นแหล่งจ่ายไฟปกติ
07, MOBO เมนบอร์ดตัวบ่งชี้,ตรวจสอบไม่ว่าจะเป็นเมนบอร์ดเป็นปกติ
08, CPU ตัวบ่งชี้,ตรวจสอบไม่ว่าจะเป็น CPU โมดูลปกติ
09, DRAM หน่วยความจำตัวบ่งชี้,ตรวจสอบไม่ว่าจะเป็นโมดูลหน่วยความจำปกติ
10. VGA ตัวบ่งชี้,ตรวจสอบไม่ว่าจะเป็นกราฟิกการ์ดโมดูลปกติ
11. PCH South Bridge ตัวบ่งชี้,ตรวจสอบไม่ว่าจะเป็น South Bridge โมดูลปกติ
12,ผูกเชือกทองหรือพวงกุญแจ
13, DP decimal Point,สัญญาณ CLK จอแสดงผล

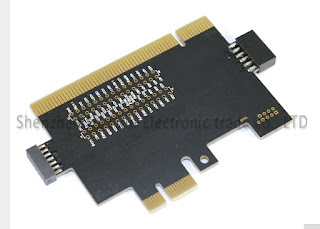

ภาพสินค้าจริง
